ЗАТВОРЫ ПОВОРОТНЫЕ ДИСКОВЫЕ СНМ
Мы работаем на всей территории СНГ
PDF каталог затворов дисковых
PDF каталог затворов дисковых
(48,9 Mb)
Вернуться в Затворы поворотные дисковые

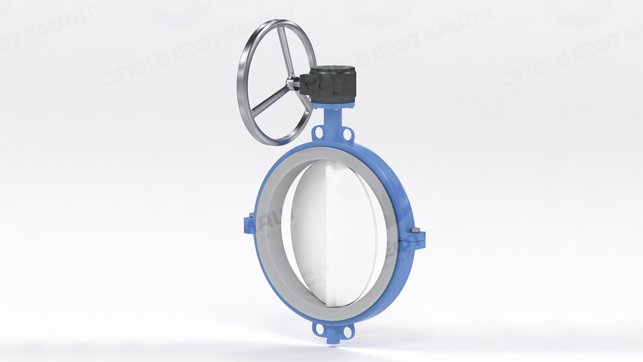

Затворы поворотные дисковые СНМ 58020

Затворы поворотные дисковые СНМ 58020
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация


Затвор дисковый СНМ 58020 используется как запорная арматура в регулировании химических веществ (щелочь, концентрированные кислоты, окислители и другие) в различных сферах производства. Особенностью затворов является футерованный корпус и диск, а также покрытие проточного элемента корпуса фторопластом, который позволяет избежать взаимодействия материала детали с агрессивной средой.

Основные сферы применения футерованных затворов СНМ 58020 – это химическая промышленность, фармацевтика, пищевая и прочие сферы, где основное требование к оборудованию – это устойчивость к агрессивной среде.

Данные химические затворы используются как регулирующая или запорная арматура, а по виду соединения могут быть фланцевым и стяжным между фланцем и трубопроводом.

По желанию клиента затворы дисковые поворотные могут быть дополнительно оснащены пневматическим или электроприводом, а исполнение выполняется в двух видах: взрывозащищенном или общепромышленном.

Технические характеристики

Изготовление и поставка:По ТУ 3700-002-24009276-2015
Тип конструкции:Затворы дисковые с футерованным диском и корпусом
Диаметр номинальный:DN 40- DN 600
Давление номинальное:PN 10,16
Температура рабочей среды:До +200 ˚С
Управление:-Рукоятка DN 40-200
-редуктор DN 40-600
-электро- или пневмопривод- DN 40-600
Класс герметичности:«А» по ГОСТ Р 54808-2011
Основные рабочие среды:Вода, концентрированные кислоты, щелочи, окислители, органические растворители, химические вещества, неагрессивные к материалу покрытия корпуса и диска затвора
Присоединение:-Стяжное между фланцами трубопровода;
-фланцевое;(Присоединительные размеры по ГОСТ 12815-80, исполнение 1, ряд2, присоединительные фланцы трубопровода по ГОСТ 12820-80, 12821-80)
Установочное положение:Любое, кроме положения «электроприводом вниз» для затворов с электроприводом
Направление подачи рабочей среды:Любое
Крутящий момент:См. таблицу с габаритными размерами
Климатическое исполнение:У, ТМ, ТВ по ГОСТ 15150-69

Детализация затвора футерованного СНМ 58020

Детализация затвора поворотного дискового СНМ 58020
ПозицияНаименование
1Корпус
2Диск
3Манжета
4Вал
5Вал
6Втулка
7Кольцо

Футеровка

Ма­те­риа­лы фу­те­ров­киДиа­па­зон тем­пе­ра­ту­рыОпи­са­ние
PTFE-40 ˚С … +200 ˚СУнивер­саль­ная тер­ми­чес­кая и хи­ми­чес­кая стой­кость

Материальное исполнение корпусов и дисков

Ма­те­риа­лы кор­пу­сов и дис­ковМи­ни­маль­ная тем­пе­ра­ту­раОпи­са­ние
GGG40-25 ˚СЧу­гун с ша­ро­вид­ным гра­фи­том для при­ме­не­ния на ули­це;
WCB-40 ˚СУгле­ро­дис­тая сталь для не­агрес­сив­ных сред;
CF8-100 ˚СНер­жа­вею­щая сталь, при­ме­не­ние в ус­ло­виях аг­рес­сив­ной окру­жаю­щей сре­ды и при низ­ких тем­пе­ра­ту­рах;
CF8M-100 ˚СНер­жа­вею­щая сталь, при­ме­не­ние в ус­ло­виях аг­рес­сив­ной ок­ружаю­щей сре­ды и при низ­ких тем­пе­ра­ту­рах.

Условное обозначение затвора химического СНМ 58020

СНМ1.2.3.4.5.6
СНМ58020.100.10.2.3.04

1Зат­вор дис­ко­выйСерия
с фу­те­ро­ван­ным дис­ком и кор­пу­сом
DN 40 – 600 мм
PN 10, 16 кгс/см2
СНМ 58020стяж­ной меж­ду флан­ца­ми тру­бо­про­во­да
СНМ 58021флан­це­вый (при­сое­ди­ни­тель­ные раз­ме­ры по ГОСТ 12815-80, испол­не­ние 1, ряд 2, при­сое­ди­ни­те­ль­ные флан­цы тру­бо­про­во­да по ГОСТ 12820-80, 12821-80
2Диа­метр (DN)
100диа­метр зат­во­ра в мм (100, 200, 300, 400, 600, 700 и др.)
3Дав­ле­ние (PN)
10дав­ле­ние в атм (6, 10, 16, 25, 40, и т.д.)
4Кор­пус
1Чу­гун вы­со­ко­прочн­ый GGG40 ASTM A536
2Сталь угле­ро­дис­тая WCB ASTM A216
4Сталь кор­ро­зион­но­стой­кая CF8 ASTM A351
5Сталь кор­ро­зион­но­стой­кая мо­либ­ден­со­дер­жа­щая CF8М ASTM A351
5Диск
2Сталь угле­ро­дис­тая WCB ASTM A216
3Чу­гун вы­со­ко­проч­ный GGG40 ASTM A536
4Сталь кор­ро­зион­но­стой­кая CF8 ASTM A351
5Сталь кор­ро­зион­но­стой­кая мо­либ­ден­со­дер­жа­щая CF8М ASTM A351
6Ма­те­риал уп­лот­не­ния
04PTFE (от -40С° до +200С°)

Основные габаритные и присоединительные размеры затворов СНМ 58020. Межфланцевое исполнение.

С рукояткой

DNОсновные габаритные размеры, PN 10/16
LD4*dAВМкр, НмМасса, кг
4040110187013637/503
5043125187514345/903,5
6546145189015775/1203,8
80461601895178110/1605
1005218018105185140/2007
1255621018135206190/2508,5
1505624022145225250/35011
2006029522175275360/50015


С редуктором

DNОсновные габаритные размеры, PN 10/16
LD4*dAВМкр, НмМасса, кг
4040110187013637/508
5043125187514345/908,5
6546145189015775/1209
80461601895178110/16010
1005218018105185140/20012
1255621018135206190/25014
1505624022145225250/35016
2006029522175275360/50028
25068350/35522/26205326530/75035
30078400/41022/26245333800/100048
35078460/47022/262753931150/150056
400102515/52526/303054381500/190080
450114565/58526/303304382200/250098
500127620/65026/333625403000/3500150
600154725/77030/394456154500/6000220


Основные габаритные и присоединительные размеры затворов СНМ 58020. Фланцевое исполнение.

DNОсновные габаритные размеры, PN 10/16
AВn*dLDМкр, НмМасса, кг
40701364*1810611037/5011
50751434*1810812545/9012
65901574*1811214575/12014
80951784*18114160110/16015
1001051858*18127180140/20020
1251352068*18140210190/25025
1501452258*22140240250/35027
2001752758*22/12*22152295360/50043
25020532612*22/12*26165350/355530/75054
30024533312*22/12*26178400/410800/100073
35027539316*22/16*26190460/4701150/150097
40030543816*26/16*30216515/5251500/1900146
45033043820*26/20*30222565/5852200/2500180
50036254020*26/20*33229620/6503000/3500225
60044561520*30/20*39267725/7704500/6000320

Чтобы купить затворы поворотные дисковые в Тамбове, свяжитесь с менеджерами нашей компании любым удобным способом.
